信頼性が高く再現性のある保護具の生産を求めるメーカーにとって、反暴動スーツ胸部プロテクター単一空洞射出成形金型から銀河一貫した胸部保護プレートを製造するための実用的なツール ソリューションを提供します。単一キャビティの統合凹面インサート構造、プリハードンキャビティ鋼、PC、PC+ABS、PA6 材料との互換性により、要求の厳しい量産用途に適しています。
暴動防止胸部プロテクターは単なる成形プラスチック部品ではありません。寸法の一貫性、表面品質、構造幾何学形状、および製造の再現性はすべて、完成した保護具の性能と使いやすさに影響を与える可能性があります。このため、金型の設計は製造プロセスの重要な部分です。

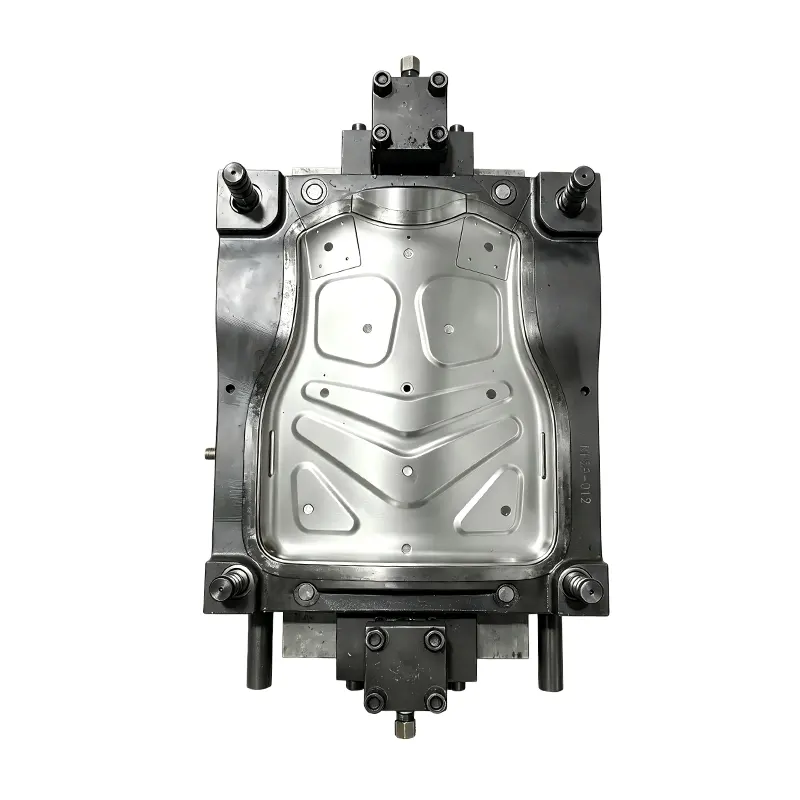

の反暴動スーツ胸部プロテクター単一空洞射出成形金型は、暴動スーツの胸部保護プレートの製造要件に基づいて設計されています。 Galaxy のソリューションは、単一キャビティの統合凹面インサート構造、キャビティには P20 または 718H プリハードン金型鋼、金型ベースには 45# 炭素鋼を使用しています。キャビティは Ra 0.8 の精密研磨表面を実現でき、理論上の金型寿命は約 300,000 ～ 500,000 ショットです。
目次
- ライオットスーツの胸部プロテクターに射出成形金型が重要なのはなぜですか?
- 単一キャビティ金型構造が効果的な理由は何ですか?
- 金型はどのような材料を加工できますか?
- 主な仕様の概要
- 製造上の主な利点は何ですか?
- 精密製造は金型の性能にどのような影響を与えるのでしょうか?
- この型はどこに使用できますか?
- メーカーは適切な金型サプライヤーをどのように選択すべきでしょうか?
- よくある質問
- 結論
ライオットスーツの胸部プロテクターに射出成形金型が重要なのはなぜですか?
射出成形は、ポリマー保護コンポーネントを再現可能な量で製造する効率的な方法を提供します。ただし、完成した胸部プロテクターの品質は、金型の精度と安定性に大きく依存します。
一般に、胸部プロテクターには、明確な湾曲プロファイル、制御された壁厚、滑らかな表面、および生産サイクルごとに安定した寸法が必要です。金型キャビティの設計や製造が不適切な場合、結果として得られるコンポーネントに寸法のばらつき、目に見える加工跡、脱型の困難、または組み立て中の適合の不一致が発生する可能性があります。
したがって、専用の金型は、メーカーが再現可能な生産プロセスを確立するのに役立ちます。胸部プレートを一般的なプラスチック部品として扱うのではなく、ツールはその保護形状と意図された生産環境に基づいて開発されています。
- 一貫した胸部プロテクターの形状
- 安定した寸法再現性
- 制御されたキャビティ表面品質
- 信頼の離型性能
- 選択されたエンジニアリングプラスチックとの適合性
- 長期にわたる生産能力
セキュリティ機器をバッチで生産する企業にとって、これらの特性は生産のばらつきを減らし、製造効率を向上させるのに役立ちます。
単一キャビティ金型構造が効果的な理由は何ですか?
の反暴動スーツ胸部プロテクター単一空洞射出成形金型一体型凹型インサート構造を採用。この構成は、メーカーが比較的大型の保護コンポーネントの安定した寸法制御と一貫した成形条件を優先する場合に特に役立ちます。
成形キャビティが 1 つあるため、このツールではサイクルごとに 1 つの完成部品に射出と冷却の考慮が集中します。これにより、プロセスの最適化が簡素化され、生産エンジニアが試作成形やその後の量産中に寸法安定性を監視することが容易になります。
統合された凹面インサートは、特徴的な湾曲した胸部プロテクターのプロファイルを作成するために必要な成形面も提供します。キャビティ表面はすべての成形部品の外観と寸法品質に直接影響を与えるため、正確な CNC 加工とその後の研磨が重要です。
特定の胸部プロテクターを設計するメーカーの場合、製品図面または 3D データからキャビティの形状を開発できます。金型が最終加工に入る前に、適切な抜き勾配、パーティング ラインの位置、突き出し、および材料フローに関する考慮事項を評価する必要があります。
金型はどのような材料を加工できますか?
保護具の工具を購入する際には、材料の適合性も重要な考慮事項です。ポリマー配合が異なれば、流動、収縮、衝撃、温度、加工特性も異なります。
この金型は、次の 3 つの主流の材料オプションをサポートするように設計されています。PC、PC+ABS、PA6。このような柔軟性は、メーカーが製品設計や製造要件に応じて材料を選択するのに役立ちます。
- パソコン:高い耐衝撃性と、多くの成形用途において有用な光学的および機械的特性で知られています。
- PC+ABS:ポリカーボネートとABSの特性を併せ持ち、靭性、加工性、表面外観のバランスが要求される箇所に広く使用されています。
- PA6:適切な用途における機械的強度と耐摩耗性が評価されたエンジニアリング熱可塑性プラスチック。
材料の選択は、常に完成品の仕様、成形機のパラメータ、環境条件、適用される安全性または性能の要件に基づいて行う必要があります。金型自体は、すべてのプラスチックが同じように動作すると仮定するのではなく、実際の樹脂と加工条件に基づいて設計される必要があります。
主な仕様の概要
以下の仕様は、この胸部プロテクター射出成形金型のコア構成を要約したものです。
| パラメータ | 仕様 |
|---|---|
| 成形品 | ライオットスーツの胸部保護プレート |
| 適合する材質 | PC、PC+ABS、PA6 |
| キャビティ構造 | 単一キャビ一体型凹面チップ |
| キャビティスチール | P20/718H プリハードン金型鋼 |
| モールドベース | 45#炭素鋼 |
| キャビティ表面仕上げ | Ra0.8 精密研磨 |
| 理論上の耐用年数 | 300,000～500,000ショット |
| 主な用途 | 暴動スーツの胸部保護プレートの量産 |
これらのパラメータは、調達チームがツーリング ソリューションを比較する際に役立つ出発点となります。実際の金型形状は、お客様の製品図面、材質、射出設備、生産量、要求公差などと照らし合わせてご確認ください。
製造上の主な利点は何ですか?
汎用ツールを採用するのではなく、専用の金型を選択すると、保護具メーカーにとっていくつかの実用的な利点が得られます。
安定した成形精度
単一キャビティの統合構造は、安定した成形条件と一貫した胸部プロテクターの寸法をサポートするように設計されています。これは、複数のバッチで同じ製品形状を維持する必要がある場合に特に役立ちます。
幅広い材料適応性
PC、PC+ABS、PA6 との互換性により、メーカーはさまざまなバージョンの保護具を開発または製造する際に、より柔軟な対応が可能になります。
耐摩耗性のキャビティ構造
P20 および 718H プリハードン金型鋼は、長期にわたる生産工具の実用的な基盤を提供します。これらを使用すると、金型が適切な加工条件で動作するときの耐摩耗性と変形性をサポートできます。
安定したモールドベース
45# 炭素鋼金型ベースは、キャビティやその他の金型コンポーネントを構造的にサポートします。各生産サイクル中に射出圧力によって金型に機械的負荷がかかるため、安定した金型の構造が重要です。
優れた表面仕上げ
Ra 0.8 のキャビティ仕上げにより、成形表面がよりきれいになり、完成した胸部プロテクターの明らかな機械加工跡が軽減されます。表面品質は、目に見える保護具のコンポーネントに特に関係します。
長期にわたる生産の可能性
理論上の耐用年数は約 300,000 ～ 500,000 ショットで、この金型は生産サイクルの延長を目的としています。実際の耐用年数は、樹脂の選択、加工条件、メンテナンス、操作方法、生産環境によって異なります。
精密製造は金型の性能にどのような影響を与えるのでしょうか?
精密機械加工は射出成形金型の性能の中心です。キャビティのプロファイルは、意図した胸部プロテクターの形状を正確に再現する必要があり、同時に金型の可動コンポーネントと固定コンポーネントがスムーズに連携する必要があります。
このタイプの金型では、キャビティのプロファイルと寸法精度を確立するために CNC 加工が使用されます。多段階の研磨により、キャビティの表面品質を向上させることができます。納品前に、試行射出、寸法検査、および脱型チェックにより、潜在的な製造上の問題を特定する追加の機会が提供されます。
実際の品質管理プロセスでは、次のことを考慮する必要があります。
- 承認された製品図面に対するキャビティ寸法の検証。
- 機械加工、研磨後のキャビティ表面の品質検査。
- 金型の組み立てと部品の位置合わせの確認。
- 目的の材料と適切なプロセスパラメータを使用した試行注入。
- 成形品の寸法や外観の検査。
- スムーズで確実な脱型の検証。
海外のバイヤーの場合、金型検査資料や試打情報を要求することで、サプライヤーの評価をより透明にすることもできます。
この型はどこに使用できますか?
この工具の主な目的は、暴徒鎮圧服用の胸部保護プレートの大量生産です。セキュリティ機器の製造、保護具の製造、カスタマイズされた胸部プロテクターの開発に携わるメーカーやサプライヤーが検討できます。
一般的な運用シナリオには次のようなものがあります。
- 対暴徒服胸プレートの製作
- セキュリティ機器の製造
- 保護具OEMプロジェクト
- カスタマイズされた胸部プロテクター金型の開発
- 保護ポリマープレートのバッチ射出成形
- 既存の生産ラインの交換または新しいツールのプロジェクト
メーカーは、金型の機能と最終的な保護製品の性能を区別する必要があります。高品質の射出成形金型は、一貫したコンポーネントの製造に役立ちますが、完成した胸部プロテクターは、意図された用途と適用される規格に従って設計、テスト、検証される必要があります。
メーカーは適切な金型サプライヤーをどのように選択すべきでしょうか?
中国メーカーから射出成形金型を調達する場合、購入者は見積価格よりも高い価格を評価する必要があります。信頼できるサプライヤーは、工具の構造、鋼材の選択、材料の適合性、試作プロセス、予想される耐用年数、およびアフターサポートについて説明できる必要があります。
注文する前に、調達チームは次のチェックリストを考慮する必要があります。
- 製品データ:正確な 2D 図面、3D モデル、または物理サンプルを提供します。
- 材料：PC、PC+ABS、PA6、その他の樹脂を使用するか確認してください。
- 生産量：年間または生涯のショット要件を見積もります。
- 鋼鉄：キャビティとモールドベースの材質を確認します。
- 表面仕上げ：必要なキャビティ研磨レベルを定義します。
- 試作：試射や寸法検査が含まれているか確認してください。
- メンテナンス：推奨される洗浄、潤滑、検査、およびスペアパーツについてお問い合わせください。
- カスタマイズ:キャビティの形状が顧客の胸部プロテクターの設計に適合できるかどうかを確認します。
サプライヤーを比較するバイヤーにとって、Galaxy の製品情報は、単一キャビティ一体型凹面インサート、P20/718H プリハードンキャビティ鋼、45# 炭素鋼モールドベース、Ra 0.8 表面仕上げ、および理論上の耐用年数 300,000 ～ 500,000 ショットという明確な開始仕様を提供します。
よくある質問
アンチ ライオット スーツ チェスト プロテクター シングル キャビティ射出成形金型と互換性のある材料は何ですか?
この金型は、PC、PC+ABS、PA6 の原材料に対応できるように設計されています。最終加工パラメータは、選択した樹脂と射出成形機に応じて設定する必要があります。
なぜ胸部プロテクターに単一キャビティ構造を使用するのでしょうか?
単一キャビティの統合構造により、ツーリングはサイクルごとに 1 枚の胸部保護プレートの安定した成形に集中できます。対象コンポーネントのモールドフローの最適化と寸法管理を簡素化できます。
金型キャビティにはどのような鋼が使用されていますか?
キャビティには P20 または 718H プリハードン金型鋼を使用できます。モールドベースには45#カーボンスチールを使用しています。
金型の予想耐用年数はどれくらいですか?
理論上の寿命は約30万～50万発です。実際の耐用年数は、樹脂の特性、機械の設定、生産頻度、メンテナンス、使用条件によって異なります。
別の胸部プロテクターのデザインに合わせて型をカスタマイズできますか?
射出成形金型は通常、特定の製品形状に合わせて設計できます。サプライヤーがキャビティの形状、抜き勾配、突っ張り、突き出し、その他の工具要件を評価できるように、バイヤーは 3D モデル、技術図面、または代表的なサンプルを提供する必要があります。
量産前に試射は必要ですか？
はい。トライアル射出は、金型が通常の生産に入る前に、成形動作、寸法、表面品質、離型性能を検証するのに役立ちます。これは、潜在的な生産上の問題を軽減するための重要なステップです。
結論
の反暴動スーツ胸部プロテクター単一空洞射出成形金型ポリマー胸部保護プレートの反復生産を必要とするメーカーにとって、重要な工具オプションです。単一キャビティの統合凹面インサート構造、PC、PC+ABS、PA6 との互換性、プリハードンキャビティ鋼、精密研磨表面、理論上の 300,000 ～ 500,000 ショットの耐用年数により、長期にわたる保護具の製造に適しています。
OEM ツーリングやバッチ生産をサポートできる中国のメーカーまたはサプライヤーを探している企業にとって、エンジニアリング品質、材料の互換性、検査手順、耐用年数、アフターサポートに基づいて金型を選択することで、信頼性の高い生産のための強力な基盤を提供できます。新しい暴動防止胸部プロテクターを開発している場合、または工具交換プロジェクトを計画している場合は、お問い合わせ製品図面、材料要件、生産量、カスタマイズされた金型ソリューションについて Galaxy と話し合うことができます。
